זמן קריאה: 10 דקות
כשמסתכלים בלילה בלי ירח על סבך שיחים במרחק שלושים מטרים דרך עדשה שלא מתאימה למשימה, צללית של אדם נראית בדיוק כמו גזע עץ כרות. גם משקל עודף שמושך את הקסדה קדימה מעייף את שרירי הצוואר הרבה לפני סוף הסיור. לכן אמצעי ראיית לילה בוחרים לפי מה שהם מראים בחושך אמיתי ולא לפי המספרים במפרט. המבחן הוא אם אפשר להבדיל בין שיח לאדם שזז במרחק של מאה וחמישים מטרים, ולא אם רואים כתם אור מטושטש על קו האופק.
טעות בבחירה מתגלה רק בשטח, כשהציוד חושף אתכם למי שמחזיק אמצעי תצפית משלו או משאיר אתכם בלי תמונה בדיוק כשהאור האחרון נעלם. כדי לבחור נכון צריך להבין איך עובדת כל טכנולוגיה ומה המכשיר עושה לצוואר ולעיניים אחרי כמה שעות, וגם לדעת מה מותר לייבא לשימוש אישי בישראל.
עיקרי הדברים
- טווח גילוי תיאורטי במפרט אינו מספיק, ובוחרים מכשיר לפי מרחק הזיהוי הוודאי שלו בתנאי חושך ללא ירח.
- מכשיר דיגיטלי מאכזב ראשון בשטח, כי התמונה מפגרת אחרי התנועה והסוללה נגמרת מהר.
- מול מי שמחזיק מכשיר ראיית לילה, מאיר אינפרא-אדום דולק מסגיר את המיקום שלכם כמו פנס רגיל.
- להליכה ולנהיגה כדאי שדה ראייה של 40 מעלות, כי שדה צר יותר מרגיש כמו מבט דרך מנהרה.
- לשטח כדאי מכשיר בדירוג אטימות IP67 לפחות, שעומד בבוץ ובגשם שוטף.
תוכן עניינים
מוצרים נבחרים
איך לבחור אמצעי ראיית לילה לפי טווח זיהוי?
אמצעי ראיית לילה בוחרים לפי המרחק שבו אפשר לזהות בוודאות מה עומד מולכם בלילה בלי ירח, ולא לפי טווח הגילוי שכתוב במפרט. יצרנים רבים מבליטים טווח גילוי של מאות מטרים, אבל בשטח יש פער גדול בין להבחין בכתם חריג לבין לדעת אם הכתם הוא אדם או בעל חיים.
קריטריוני ג'ונסון, שלפיהם מודדים מכשירי תצפית, מבחינים בין שלוש רמות של ראייה. בגילוי הצופה רק מבין שיש משהו בשטח, ובהכרה הוא כבר יודע אם זה רכב או אדם. פרטים כמו לבוש או חפץ ביד נראים רק בשלב הזיהוי, ולכן רוב הטעויות קורות כשסומכים על נתוני הגילוי בלבד.
הלילה בנגב הפתוח שונה מאוד מהלילה בחורש הצפוף של הגליל. צמחייה סבוכה בולעת את מעט האור שחוזר ממנה, וערפל בעמקים מפזר אותו ומוריד את הניגודיות. בתנאים כאלה אופטיקה טובה עדיין מפרידה קווי מתאר חדים, ואילו מכשיר זול ממלא את התמונה ברעש מהבהב שמזכיר שלג בטלוויזיה ישנה ומעייף את העין.
ראיית לילה בהגברת אור מול תרמי ודיגיטלי
מכשיר דיגיטלי מאכזב ראשון בשטח, כי התמונה מפגרת אחרי התנועה (Latency) והסוללה נגמרת מהר. שפופרת הגברת אור אנלוגית נותנת תמונה רציפה אבל נפגעת מאור חזק ופתאומי, וחיישן תרמי רואה חום ולא פרטים. את המגבלות האלה לא פותרים מחיר גבוה או מותג מוכר, והן מתגלות ברגע שהקצב בשטח עולה.
שפופרת הגברת אור קולטת פוטונים, יחידות האור הבסיסיות כפי שמגדיר אותן מילון המונחים של מכון ויצמן, והפוטו-קתודה שבה ממירה אותם לאלקטרונים. לוחית מיקרו-ערוצים מכפילה את האלקטרונים ומקרינה אותם על מסך זרחני ירוק או לבן. התמונה מגיעה בלי שום השהיה, ולכן אפשר לרוץ ולדלג על סלעים בלי להוריד את המשקפת מהעיניים. השפופרת צריכה לפחות מעט אור מהירח או מהכוכבים, ופלאש פתאומי או כניסה לשטח מואר מסנוורים אותה לרגע ועלולים לפגוע בה כשאין לה מנגנון הגנה.
מצלמה תרמית קולטת בחיישן מיקרו-בולומטר את החום שגופים פולטים, ולכן היא לא צריכה אור בכלל. היא רואה דרך עשן, אבק וערפל קל ומוצאת אדם שמסתתר מאחורי שיח דליל לפי חום הגוף שלו. אבל אי אפשר לקרוא בה תווי פנים או להבחין בצבעי לבוש, והיא לא רואה דרך שמשה רגילה. מכשיר דיגיטלי עם חיישן CMOS רגיש מקליט וידאו ועובד ביום ובלילה, אבל הוא זולל סוללות והתמונה בו נמרחת כשמסובבים את הראש מהר.
הטבלה מרכזת את המגבלות של שלוש הטכנולוגיות העיקריות, כדי שתוכלו להתאים את המערכת לסוג הפעילות שלכם בשטח.
| טכנולוגיה | סוג חיישן או רכיב | תלות בתאורת רקע | מגבלת תנועה | נקודת תורפה פיזית בשטח |
|---|---|---|---|---|
| הגברת אור אנלוגית | שפופרת ואקום פוטו-קתודה | תלויה באור כוכבים או סהר | אפס השהיה לתנועה מהירה | סינוור ורגישות לחבטות ישירות |
| חיישן תרמי Microbolometer | מטריצת גלאי חום ללא קירור | לא תלוי באור סביבתי | מריחה קלה בתנועות ראש חדות | היעדר זיהוי תווי פנים ופרטי לבוש |
| חיישן דיגיטלי יום ולילה | שבב CMOS ייעודי לאור נמוך | תלות מוחלטת בתאורת IR בחושך | השהיית תצוגה בריצה וסריקה | התרוקנות סוללות ורגישות לקור קיצוני |
הנתונים ממחישים למה בסריקה מנקודה קבועה אפשר להסתפק בחיישן תרמי, ואילו בתנועה רגלית צריך שפופרת הגברת אור בלי השהיה.
מתי מאיר IR מסגיר את המיקום שלכם?
מאיר אינפרא-אדום מסגיר אתכם ברגע שבצד השני יש אפילו מכשיר ראיית לילה פשוט, כי דרכו הקרן נראית כמו פנס חזק שמצביע בדיוק על המקום שלכם. משתמשים חדשים נוטים להדליק את המאיר המובנה בכל כניסה לחדר חשוך או לסבך, ובלי לשים לב הם מסמנים את עצמם לכל מי שמסתכל עליהם בראיית לילה.
לפי מכון דוידסון, קרינת אינפרא-אדום נמצאת בספקטרום מתחת לאור האדום ומשמשת בשלטי טלוויזיה ובאמצעים לראיית לילה, והעין שלנו לא רואה אותה. מאיר של 850nm נותן אור חזק שמגיע רחוק, אבל מקרוב רואים בו בעין זוהר אדום עמום. ב-940nm אין זוהר כזה בכלל, והמחיר הוא טווח קצר יותר.
פנס IR חיצוני מוסיף משקל לחזית הקסדה ומשנה את האיזון שלה, וגם מרוקן סוללות מהר. באזור מאובטח שאין בו ממי להסתתר, המאיר עוזר לראות בחדות מכשולים קרובים. אבל בתנועה שקטה, כשמישהו אחר עלול להסתכל, עדיף להשאיר אותו כבוי.
אילו נתונים בודק איש מקצוע במפרט של אמצעי ראיית לילה?
איש מקצוע בודק במפרט קודם את שדה הראייה ואת המשקל נטו, ואחר כך את העמידות לרטיבות ולנפילות ואת סוג הסוללות. הגדלה דיגיטלית ומספר הפיקסלים במסך נראים טוב בפרסומת, אבל הם לא עוזרים כשהמארז לא שורד חבטה בסלע או לילה גשום.
לפעילות שכוללת הליכה, ריצה או נהיגה כדאי לבחור שדה ראייה של 40 מעלות. בשדה של 30 מעלות ומטה המבט מצטמצם כמו במנהרה, ומה שמגיע מהצדדים נשאר מחוץ לתמונה עד שמסובבים את הראש שוב ושוב. גם המשקל מכריע, כי מכשיר של 380 גרם בלי סוללות מרגיש אחרי ארבע שעות של מארב כמו משקולת על המצח.
במפרט עמוס בהבטחות כדאי לחפש קודם את דירוג האטימות, ולשטח מתאים דירוג IP67 לפחות, שעומד בבוץ ובגשם שוטף. גם סוללות נפוצות כמו CR123A או AA עדיפות, כי מחליפים אותן בחושך מוחלט גם עם כפפות עבודה על הידיים. תא סוללות עם הברגה עבה ואטם גומי כפול לא נותן ללחות להיכנס ולכבות את היחידה באמצע הלילה.
משקפי לילה חד-עיניים מול דו-עיניים במבחן תפיסת עומק
משקפי לילה חד-עיניים שומרים על המודעות לסביבה ומשקפת דו-עינית נותנת תפיסת עומק, וזו הבחירה האמיתית בין השניים. מונוקולר מגביר את התמונה לעין אחת ומשאיר את השנייה רגילה לחושך, כך שהיא ממשיכה לקלוט את מה שקורה בצדדים ומסתגלת מהר כשנדלק פתאום אור חזק. בינוקולר מזין את שתי העיניים בתמונה מוגברת, והמוח מקבל ממנו את העומק שצריך כדי להעריך מרחק, לעקוף מכשולים ולנהוג בשטח בחושך. ההבדל מורגש במיוחד כשמורידים את המשקפת מהעיניים, כי אחרי משקפת דו-עינית שתי העיניים עיוורות לרגע עד שהרשתית מתאוששת, ואילו עם מונוקולר נשארת תמיד עין אחת שכבר רגילה לחושך.
על קסדה עם משקפת דו-עינית צריך להתקין מאחור משקולת נגד (Counterweight) שמאזנת את העומס על הצוואר. בלעדיה מרכז הכובד נוטה קדימה, והצוואר מתעייף מהר עד שמתחילים כאבי ראש. מונוקולר שוקל בערך חצי, ואפשר להעביר אותו בקלות מעין ימין לשמאל ולהשתמש בו לצד כוונות נשק רגילות בלי שהמתאם יפריע.
מערכות AGM Global Vision במשימות ארוכות
כשבוחרים מערכת של AGM Global Vision למשימה ארוכה, כדאי לבדוק שהיא עוברת מהר מהקסדה לאחיזה ביד ושהכפתורים שלה מכניים ונוחים ללחיצה עם כפפות. בשטח אין זמן למסך מגע עדין או לתפריט דיגיטלי עמוק, ומתג פיזי שנותן תגובה ברורה ללחיצה עובד גם בלי להסתכל עליו.
ציוד טקטי שורד בשטח רק אם הוא עומד בחבטות מענפים, באבק מדברי ובשפשוף יומיומי על אפודים ורצועות נשק. פרו-טרק פועלת מאז 2001 במפרץ חיפה ומספקת ציוד שטח לגופי ביטחון ולרשויות מקומיות, ואת הדגמים שהיא משווקת תמצאו בקטגוריית אמצעי ראיית לילה.
בזרועות מתקדמות המכשיר נכבה מעצמו כשמרימים אותו מעל הקסדה, וכך האור הירוק או הלבן של המסך לא בורח החוצה. התופעה הזאת נקראת Backlight, והיא עלולה להאיר את פני הלוחם ולחשוף אותו מרחוק. רצועת אבטחה (Lanyard) שמחוברת לקסדה תופסת את המכשיר כשענף עבות תולש אותו מהזרוע, לפני שהוא נופל על האבנים.
זרועות ותושבות קסדה שנשברות לפני המכשיר
על הקסדה נשברת קודם התושבת (Shroud) או הזרוע המקשרת (J-Arm), ולא המכשיר עצמו, כי הן סופגות את כל הטלטולים בתנועה. חיקויים זולים מפלסטיק פשוט או מאלומיניום יצוק מתעוותים עם הזמן, והמפרקים שלהם מתרופפים עד שהתמונה רועדת בכל צעד.
זרוע רופפת מטלטלת את התמונה מול העין בכל צעד, והעין מתאמצת לייצב אותה עד שאחרי הליכה קצרה מגיעות בחילה וכאב ראש. תושבת טובה עשויה אלומיניום בעיבוד שבבי CNC, והיא שומרת בלי לזוז על מרווח העין (Eye Relief) שכיוונתם.
את המרחק בין העדשה לאישון מכוונים כך שיישאר מקום למשקפי מגן, בלי שהעדשה תיגע בריסים או תלחץ על המסגרת. כדאי לבדוק את הברגים פעם בשבוע ולהדק את המפרקים, ולקשור את המכשיר גם בחבל צניחה של 550 ליברות, כי תושבת שמשתחררת בריצה מפילה אופטיקה שאי אפשר להחליף באמצע משימה.

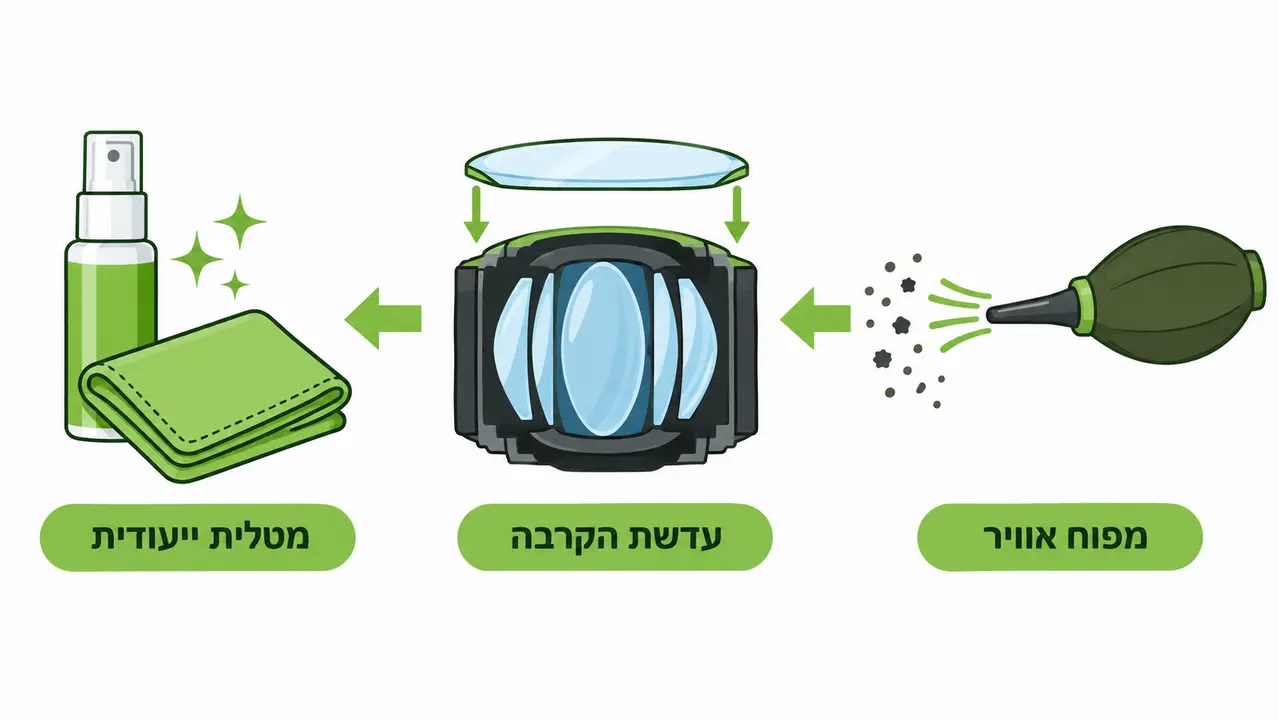

איך שומרים על ציפוי העדשות בשטח?
הציפוי של העדשות נשמר כשמעיפים את האבק במפוח אוויר ידני לפני כל מגע, ומנגבים רק בנוזל ייעודי ובמטלית מיקרופייבר נקייה. עדשת הקרבה חיצונית מגינה על הזכוכית עצמה, כי הציפויים נוגדי ההחזרה (Anti-Reflective Coatings) נשרטים בקלות מגרגרי אבק ומחול הקוורץ של המדבר.
שרוול חולצה או כפפה על עדשה מאובקת עובדים כמו נייר זכוכית עדין, וכמה ניגובים חפוזים כאלה מספיקים כדי לשחוק את הציפוי לצמיתות. אחרי זה עובר פחות אור דרך העדשה, וסביב כל מקור אור מופיעה הילה עמומה. עדשת הקרבה שקופה (Sacrificial Lens) סופגת במקום העדשה הראשית את האבק, האבנים והרסיסים, וכשהיא נשרטת מחליפים אותה בזול.
גם סוללה ששוכחים בתוך המכשיר באחסון ארוך עלולה לדלוף נוזל מאכל שמחמצן את מגעי הנחושת והורס את המעגלים. לכן מוציאים את הסוללות מיד בסוף הפעילות ושומרים את המכשיר הריק בקופסה קשיחה ואטומה עם שקיקי סיליקה ג'ל שסופגים לחות.
האם מותר לייבא אמצעי ראיית לילה לשימוש אישי?
באתר היבוא האישי של משרד הכלכלה מופיע מכשיר ראיית לילה כמוצר שלא חלות עליו דרישות חוקיות ביבוא אישי, עד חמש יחידות במשלוח. ההקלה חלה רק כשהמכשיר מיובא לשימוש אישי או משפחתי ובכמות סבירה, ולא כשהוא נועד לאספקה, לייצור או למתן שירותים.
שפופרות הגברת אור מסווגות לפי דורות, ובדור 2 ובדור 3 הן רגישות הרבה יותר לאור חלש. חברת אבטחה או רשות שמצטיידות בכמה מכשירים לעבודה כבר לא עומדות בתנאי היבוא האישי, כי הציוד נועד למתן שירותים.
לצד ציוד AGM, פרו-טרק משווקת גם אמצעי ראייה בתקן צה"לי מבית אופטרוניקס הנדסה, כמו הדגם החד-עיני OE-14. כדי לבחור דגם שמתאים למשימה שלכם, אפשר להתקשר ל-04-872-3163 ולהתייעץ עם הצוות במפרץ חיפה.
מוצרים נוספים שכדאי להכיר
שאלות נפוצות
האם מותר להפעיל אמצעי ראיית לילה אנלוגי בשעות היום?
לא, כי אור יום מלא עלול לשרוף את הפוטו-קתודה של שפופרת הגברת אור ולהשבית אותה לצמיתות. בודקים את השפופרת באור רק כשמכסה המגן הקדמי סגור, והאור נכנס דרכו רק מחריר סיכה זעיר. מכשירים תרמיים ודיגיטליים לא תלויים באור נראה ועובדים גם ביום.
מה עושים כשסוללת המכשיר מתרוקנת בטמפרטורה נמוכה?
בקור הסוללה מאבדת חלק מהקיבולת ונגמרת מהר, ולכן מחזיקים סוללות גיבוי בכיס פנימי צמוד לגוף, שם הן נשארות חמות. סוללות ליתיום עמידות בקור יותר מאלקליין, ובלילות ארוכים אפשר לחבר מארז סוללות חיצוני שיושב מתחת לחולצה ומחובר למכשיר בכבל.
האם מי ים פוגעים במכשיר ראיית לילה?
כן, מלח שנשאר על המכשיר מאכל את ברגי האלומיניום ופוגע באטמי הגומי ובציפוי העדשות. אחרי חשיפה לנתזי ים שוטפים אותו במים מתוקים זורמים כשהוא סגור, ומייבשים אותו היטב במטלית נקייה. אם הוא עבד זמן רב ליד הים, כדאי לשלוח אותו לבדיקת אטימות ולהחלפת אטמים לפני שהלחות חודרת פנימה.
איך מתאימים משקפי לילה לעבודה יחד עם משקפי ראייה?
את משקפי הלילה מתאימים לראייה של המשתמש בגלגל הדיאופטר שבעינית, שברוב הדגמים מתקן בין מינוס שש לפלוס שתיים. אם הטווח הזה לא מספיק, מרחיקים את המכשיר על מסילת הזרוע ומשאירים מקום למסגרת המשקפיים עם מגן עין פתוח מגומי. כשהכול מכוון נכון, שדה הראייה נשאר מלא ועדשות המשקפיים לא נשרטות.
מתי צריך לשלוח מכשיר ראיית לילה לבדיקת מעבדה מקצועית?
כדאי לשלוח את המכשיר למעבדה כשמופיעות בתמונה נקודות שחורות שהולכות וגדלות, כשהבהירות יורדת בבת אחת או כשגלגל הפוקוס משוחרר אחרי נפילה. במעבדה שואבים את הלחות מהמארז וממלאים אותו בחנקן יבש, כדי שלא ייווצרו בפנים אדים כשהטמפרטורה משתנה.
